Com proporcionar una protecció òptima contra els llamps per a pantalles LED exteriors?

Com proporcionar una protecció òptima contra els llamps per a pantalles LED exteriors?

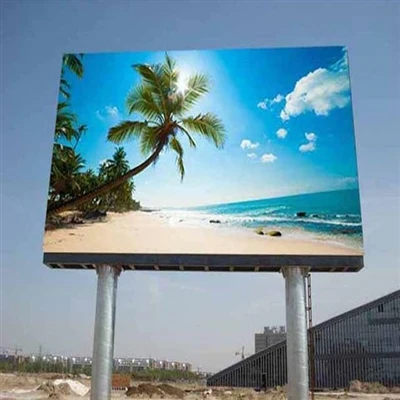

Pantalles LED exteriors, amb la seva alta integració i components electrònics densos, són objectius vulnerables als llamps durant les estacions de tempestes. Els llamps poden danyar l'equip mitjançant cops directes, inducció o sobretensions elèctriques induïdes, provocant fallades en el circuit, incendis i fins i tot lesions personals o víctimes mortals. Per tant, s'ha d'establir un sistema integral de protecció contra llamps, que abasti sis dimensions clau: protecció directa contra llamps, protecció contra llamps induïts, optimització del sistema de connexió a terra, blindatge i col·locació de línies, selecció i instal·lació d'equips i gestió d'operació i manteniment, per garantir el funcionament segur de l'equip.



1.Protecció directa contra llamps: interceptació precisa de l'energia dels llamps

El nucli de la protecció directa contra llamps és desviar l'energia dels llamps a terra mitjançant dispositius de protecció contra llamps, evitant cops directes a la pantalla. Les mesures específiques inclouen:



Instal·lació de parallamps
En zones obertes o regions sense protecció d'edificis alts, els parallamps s'han d'instal·lar a la part superior de l'estructura d'acer de la pantalla. L'alçada del parallamps s'ha de calcular mitjançant el mètode de l'esfera rodant, per garantir que el rang de protecció cobreixi tota la pantalla i els seus equips auxiliars. Per exemple, per a una pantalla de visualització de 5 - metres - d'alçada, l'alçada del parallamps es pot dissenyar perquè sigui de 8 - 10 metres, formant un angle de protecció de 45 - graus. El parallamps ha d'estar fet d'acer galvanitzat en calent - amb un diàmetre no inferior a 25 mm i equipat amb un conductor de baixada independent amb una àrea de secció transversal - no inferior a 50 mm² per garantir una ràpida descàrrega del corrent del llamp.



Tira de llamps i conductor de baixada
S'ha de col·locar una tira de llamps al llarg de la vora del sostre de la pantalla amb acer rodó galvanitzat en calent - de Φ12 mm, amb una distància no superior a 1 metre i connectada de manera fiable al conductor de baixada del parallamps. El conductor de baixada ha de ser el més curt i recte possible i ha d'evitar corbes per reduir les caigudes de tensió inductives. Les pinces de desconnexió s'han d'instal·lar cada 18 - 24 metres per mesurar fàcilment la resistència de connexió a terra.



Vinculació equipotencial
L'estructura d'acer, la carcassa i els suports metàl·lics de la pantalla s'han de connectar a l'elèctrode de terra mitjançant corretges trenades de coure per formar un cos equipotencial. Els punts de connexió s'han de subjectar amb cargols i recoberts amb pasta conductora per evitar l'oxidació. La connexió equipotencial pot eliminar diferències de potencial i evitar fenòmens de contraatac.



2.Protecció contra llamps induïda: intercepció de polsos llamps en - etapes múltiples

Els llamps induïts envaeixen l'equip a través de les línies d'alimentació i de senyal, i requereixen dispositius de protecció de diverses etapes - per debilitar l'energia dels llamps.



Protecció del sistema d'alimentació

Protecció frontal -: instal·leu un protector contra sobretensions de la primera etapa de - (p. ex., SPD de classe B) a l'entrada de la caixa de distribució de la pantalla de visualització, amb una capacitat de gestió actual de - no inferior a 60 kA (8/20 μs) i un temps de resposta inferior o igual a 25 ns.
Protecció de la sala d'equips: instal·leu un protector contra sobretensions de segona etapa - (SPD de classe C) a l'armari de distribució principal de la sala d'equips, amb una capacitat de gestió de corrent - no inferior a 40 kA; instal·leu un protector contra sobretensions de la tercera etapa de - (SPD de classe D) a l'extrem de l'equip, amb una capacitat de gestió de corrent - no inferior a 10 kA. La protecció de tres - etapes pot reduir gradualment la tensió residual del llamp per garantir la seguretat de l'equip.
Requisits de la línia: Les línies elèctriques s'han de col·locar mitjançant cables blindats o conductes metàl·liques, amb els dos extrems connectats a terra. L'àrea de secció transversal - de les línies de fase no hauria de ser inferior a 10 mm², i la de les línies de terra no hauria de ser inferior a 16 mm² per reduir la impedància de la línia.

Protecció del sistema de senyal

Senyals de xarxa: Instal·leu protectors contra sobretensions del senyal de xarxa a l'entrada dels cables de xarxa, suportant velocitats de transmissió de 10/100/1000 Mbps i amb una pèrdua d'inserció inferior o igual a 0,5 dB.
Senyals de vídeo: per a senyals digitals com ara HDMI i DVI, utilitzeu protectors de sobretensions de senyal coaxial amb un rang de freqüència de treball de 0 - 6GHz; per a senyals de vídeo analògics, utilitzeu protectors contra sobretensions d'interfície BNC amb una amplada de banda superior o igual a 10 MHz.
Senyals de control: Instal·leu protectors de sobretensions dedicats per a interfícies RS232/RS485, amb un temps de resposta inferior o igual a 1ns i una tensió de protecció inferior o igual a 15V.
Protecció de fibra òptica: Tot i que la fibra òptica és inherentment aïllant, els seus membres de força s'han de connectar a terra a prop per evitar danys per inducció electrostàtica als equips.

3. Optimització del sistema de connexió a terra: construcció de canals de descàrrega de baixa impedància -

El sistema de connexió a terra és el nucli de la tecnologia de protecció contra llamps i la resistència de connexió a terra ha de complir els requisits estàndard.



Posa a terra frontal -
La resistència de connexió a terra de la pantalla ha de ser inferior o igual a 4Ω. Si la resistivitat del sòl és alta, es poden prendre les mesures següents per reduir la resistència:

Mètode de substitució del sòl: Substituïu el sòl dins d'un radi de 2 - metres al voltant de l'elèctrode de terra amb materials de baixa - resistivitat (p. ex., argila, carbó vegetal en pols).
Reductors de resistència química: Injecteu reductors de resistència al voltant de l'elèctrode de connexió a terra per ampliar el diàmetre equivalent del cos de connexió a terra.
Fonament de pous profunds: Perforeu forats per sota del nivell de les aigües subterrànies, ompliu-los amb reductors de resistència i instal·leu elèctrodes de connexió a terra verticals per reduir significativament la resistència de connexió a terra.

Posada a terra de la sala d'equips
La resistència de connexió a terra de la sala d'equips ha de ser inferior o igual a 1Ω. S'ha d'establir un sistema de connexió a terra combinat que connecti la presa de terra de protecció contra llamps, la connexió a terra de treball i la connexió a terra de protecció a una xarxa de connexió a terra. La reixeta de connexió a terra s'ha de soldar en un patró de quadrícula utilitzant acer pla galvanitzat per immersió - en calent (40 mm × 4 mm), amb una distància entre la xarxa de no més de 5 metres i connectada de manera fiable al reforç de la base de l'edifici.



Xarxa de posada a terra equipotencial
Instal·leu una placa de terminals de connexió a terra equipotencial (MEB) a la sala d'equips i connecteu totes les carcasses metàl·liques de l'equip, tubs metàl·lics, safates de cables, etc., al MEB mitjançant cables de coure de 6 mm² per formar un cos equipotencial. El MEB s'ha de connectar a la xarxa de terra mitjançant cables de coure de 25 mm² per garantir l'equalització potencial.



4. Blindatge i col·locació de línies: bloqueig de la interferència electromagnètica del llamp

Les línies són les vies principals per a la invasió d'energia dels llamps, i es requereix blindatge i col·locació enterrada per reduir les interferències.



Blindatge de la línia elèctrica
Utilitzeu cables blindats o conductes metàl·liques per a la col·locació, amb els dos extrems connectats a terra. Si la línia és llarga, s'ha de repetir la connexió a terra cada 50 metres per reduir la tensió induïda.



Blindatge de la línia de senyal

Cables de xarxa: Utilitzeu STP (parell trenat blindat) o SFP (jumpers de fibra òptica), amb la capa de blindatge connectada a terra als dos extrems.
Cables de vídeo: Utilitzeu cables coaxials (p. ex., SYV75 - 5), amb la capa trenada exterior connectada a terra de manera fiable.
Cables de control: els busos RS485 haurien d'utilitzar cables de parell - trenat i estar coberts amb mànegues metàl·liques, amb els dos extrems de les mànegues connectats a terra.

Col·locació de la línia enterrada
Totes les línies (d'energia i senyal) s'han de col·locar sota terra, amb una profunditat d'enterrament superior o igual a 0,7 metres. Si travessen carreteres, s'han de protegir amb tubs d'acer, amb els dos extrems de les canonades posats a terra. Les línies s'han de col·locar allunyades d'instal·lacions metàl·liques, com ara canonades de drenatge i canonades de gas per evitar la inducció secundària.



5.Selecció i instal·lació d'equips: millora dels nivells de seguretat intrínseca

El rendiment de protecció contra llamps de l'equip en si afecta directament l'efecte de protecció, i es requereix optimització des de tres aspectes: selecció, instal·lació i adaptabilitat ambiental.



Selecció d'equips

Grau de protecció contra llamps: Trieu equips certificats per GB/T 34827 - 2017 "Especificacions tècniques de protecció contra llamps per a pantalles de pantalla LED", amb circuits interns amb funcions de protecció contra sobretensió i sobreintensitat.
Grau de protecció: La pantalla ha de complir amb un grau de protecció IP65, amb mòduls encapsulats en compost d'envasos i armaris segellats amb juntes impermeables per evitar la infiltració d'aigua de pluja.
Temperatura de funcionament: els xips de circuit han de ser productes de grau industrial - (-40 graus ~ 85 graus ) o automoció (-40 graus ~ 125 graus) per adaptar-se a entorns extrems.

Requisits d'instal·lació

Alçada i angle: La pantalla s'ha d'instal·lar a una alçada inferior a 10 metres per evitar que es converteixi en un punt alt; l'angle d'inclinació ha de ser superior o igual a 15 graus per evitar l'acumulació d'aigua de pluja.
Mètode de fixació: Utilitzeu cargols químics o cargols d'expansió per a la fixació, amb un diàmetre del cargol no inferior a 12 mm i una profunditat no inferior a 100 mm per garantir l'estabilitat estructural.
Disseny de dissipació de calor:Col·loqueu forats de dissipació de calor a la part posterior de l'armari, amb un diàmetre del forat inferior o igual a 3 mm per evitar l'entrada d'insectes; instal·leu ventiladors axials a l'interior amb un flux d'aire superior o igual a 100 CFM per garantir l'eficiència de dissipació de calor.

Adaptabilitat ambiental

Prevenció de polvorització de sal: a les zones costaneres, utilitzeu materials d'acer inoxidable o apliqueu pintura anticorrosiva - per evitar la corrosió per polvorització de sal.
Prevenció de pols: A les regions propenses a les tempestes de sorra, instal·leu pantalles de pols davant de la pantalla i netegeu-les regularment.
Protecció UV: Apliqueu un recobriment UV a la superfície de l'armari per evitar l'envelliment UV.

6. Gestió de l'operació i el manteniment: creació d'un mecanisme de protecció a - a llarg termini

El sistema de protecció contra llamps requereix una inspecció i un manteniment regulars per garantir la seva eficàcia contínua.



Inspeccions periòdiques

Inspecció d'aparença: Comproveu setmanalment la pantalla per veure si hi ha deformacions, esquerdes i connexions soltes.
Inspecció del protector contra sobretensions: Utilitzeu mensualment un verificador de protecció contra sobretensions per comprovar l'estat dels SPD; si el llum indicador està apagat o s'activa una alarma, substituïu-los immediatament.
Mesura de la resistència a la presa de terra: Utilitzeu un tester de resistència a terra trimestralment per mesurar la resistència de connexió a terra; si la resistència supera l'estàndard, reduïu-la ràpidament.

Neteja i Manteniment

Neteja de pantalles: Netegeu la pantalla trimestralment amb un raspall suau i aigua neta, evitant l'ús d'eines afilades per rascar.
Manteniment del sistema de dissipació de calor: Netegeu la pols dels ventiladors de dissipació de calor cada sis mesos i substituïu els filtres envellits per garantir l'eficiència de la dissipació de calor.
Còpia de seguretat de dades: Feu una còpia de seguretat del contingut de reproducció de la pantalla i controleu els paràmetres setmanalment per evitar la pèrdua de dades a causa dels llamps.

Resposta d'emergència

Pla de llamps: desenvolupeu un pla d'emergència que aclareixi els procediments d'apagada -, inspecció i reparació després d'un llamp.
Equip de còpia de seguretat: Equipeu-vos amb fonts d'alimentació de reserva (p. ex., SAI) i mòduls de seguretat per garantir una ràpida restauració del funcionament.
Formació del personal:Organitzeu anualment formació en coneixements sobre protecció contra llamps per millorar les capacitats de resposta d'emergència del personal d'operació i manteniment.
